Двухшнековый экструдер серии U
Двухшнековые экструдеры серии U – это серия USEON самого высокого уровня, в основном специализирующаяся на продуктах с высокой скоростью и высоким крутящим моментом, таких как инженерные пластмассы, маточные смеси и других областях применения; специально разработана для производства и применения малых и средних модификаций смесей, более проста в установке и отладке, достигает высокой производительности.
Модели двухшнековых экструдеров серии U, начиная от моделей LAB и заканчивая производительностью около 2 т/ч, в основном покрывают весь спектр малых и средних применений компаундирования, предоставляя пользователям максимальную гибкость в различных спецификациях и моделях, а также масштабировании.
Конструкция 15 Нм/см3 и уровень 1000R на 30% выше, чем у предыдущего поколения, с увеличением производительности более чем на 50%, обеспечивая качество продукции и экономическую отдачу.
Новая конструкция секции обработки и схема конфигурации большого количества материалов обеспечивают высокую точность контроля температуры и более длительный срок службы.
Оглавление
Технические характеристики
| U Тип | Диаметр винта [мм] | Макс. крутящий момент на валу [Нм] | Удельный крутящий момент Мд/а³ [Нм/см³] | Макс. частота вращения винта [мин-¹] | Макс. мощность двигателя [кВт] |
|---|---|---|---|---|---|
| U2 Lab | 27 | 145 | 13.6 | 1200 | 37 |
| U3 | 36 | 405 | 15 | 1000 | 90 |
| U5 | 51 | 1190 | 15 | 1000 | 250 |
| U6 | 63 | 2100 | 15 | 1000 | 450 |
| U7 | 71 | 3240 | 15 | 1000 | 680 |
| U9 | 93 | 7110 | 15 | 900 | 1350 |
Характерная конструкция
- Высокий крутящий момент: крутящий момент 15 Нм/см3, обеспечивает более высокую скорость наполнения и производительность, значительно повышая производительность при снижении удельного расхода энергии;
- Высокая скорость: максимальная скорость шнека до 1000r, настройка скорости шнека и двигателя в зависимости от процесса. Скорость шнека некоторых моделей может достигать 1200р;
- Высокая эффективность: повышенная точность контроля температуры и эффективность работы технологической секции благодаря оптимизированной системе нагрева и охлаждения. Каждый ствол распределен с 4-6 радиальными U-образными (U-Cooling) каналами охлаждения вдоль осевой длины, заменяя предыдущие общепринятые в отрасли осевые возвратно-поступательные каналы охлаждения, улучшая эффективность охлаждения и уменьшая радиальную деформацию. Точность и эффективность контроля температуры значительно повышены благодаря встроенным нагревательным стержням высокой плотности мощности и каналам охлаждения;
- Полная интеграция: система управления с новым пользовательским интерфейсом объединяет централизованное управление, управление рецептами и удаленную отладку, с различными языковыми вариантами, такими как английский, русский и испанский, для удобной и эффективной работы клиентов. Дистанционное управление и отладка, удобный сбор и обмен данными позволяют сформировать централизованную систему управления заводского уровня.
Детали привода
- Опционально редуктор USEON собственного производства или немецкий редуктор HENSCHEL, с компактной структурой, стабильной передачей, низким уровнем шума и отличными экономическими характеристиками;
- Опционально двигатель с водяным охлаждением, с более высокой энергоэффективностью, более приспособленный к условиям работы при жарких температурах в Юго-Восточной Азии и Западной Азии;
- Предохранительная муфта (ограничитель крутящего момента) опционально для Mayr, Bibby и т.д., для эффективной защиты редуктора и секции обработки в случае перегрузки или ненормальной работы.
Секция обработки
- В ьарреле установлен импортный нагревательный стержень с более высокой плотностью мощности, более высокой скоростью нагрева, более энергосберегающий и более длительный срок службы;
- Баррель с цельным износостойким гильзой из сплавов на основе никеля, улучшенная износостойкость на 50%; коррозионностойкий и износостойкий вкладыш с высоким содержанием хрома опционально;
- Элементы шнека изготавливаются из материала горячего изостатического прессования (HIP), по умолчанию используется износостойкий материал на основе железа с высоким содержанием ванадия (V), а коррозионностойкий и износостойкий тип с высоким содержанием хрома является опциональным;
- Валы изготавливаются из импортной высокопрочной легированной стали с пределом текучести на 55% выше, чем у стандартного материала.
Система контроля температуры

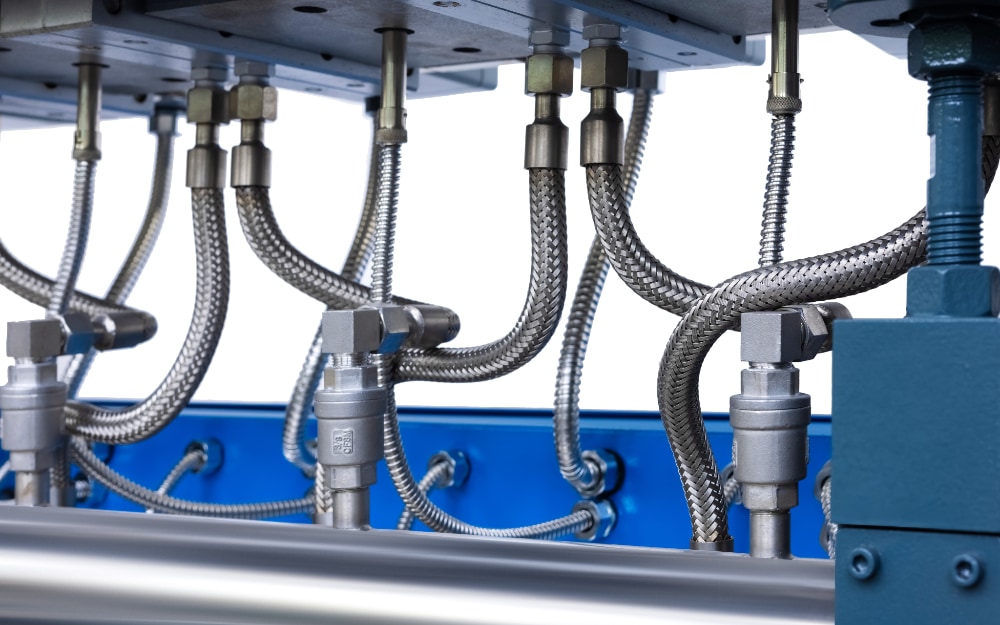

- В охлаждающей ветви используется шланг из нержавеющей стали, что снижает риск утечки из-за теплового расширения ствола, а также упрощает установку и замену;
- Элементы управления, такие как коаксиальный электромагнитный клапан и обратный клапан с более высокой точностью контроля температуры и временем обратной связи, опционально.
Другие
- Новая конструкция основания для сварки профилей обеспечивает очень высокий коэффициент сопротивления кручению и обеспечивает более высокую безопасность и стабильность оборудования;
- Базы некоторых моделей могут быть оснащены панелями из нержавеющей стали и другими антикоррозийными деталями для соответствия гигиеническим стандартам таких отраслей промышленности, как пищевая и медицинская;
